A Jinlan Power Semiconductor lançou a série LE2 de módulos de aplicação PCS de armazenamento de energia.

2026,03,03

Sob a tendência tecnológica dos conversores de armazenamento de energia evoluindo para maior densidade de potência e maior eficiência, o desempenho do empacotamento dos módulos semicondutores de potência tornou-se um fator de restrição chave para a otimização no nível do sistema. Por esse motivo, estamos lançando oficialmente os módulos de potência da série LE2, desenvolvidos especialmente para a plataforma PCS de armazenamento de energia. Com arquitetura de embalagens e processos de materiais avançados, eles fornecem soluções essenciais de conversão de energia para a próxima geração de sistemas de armazenamento de energia.

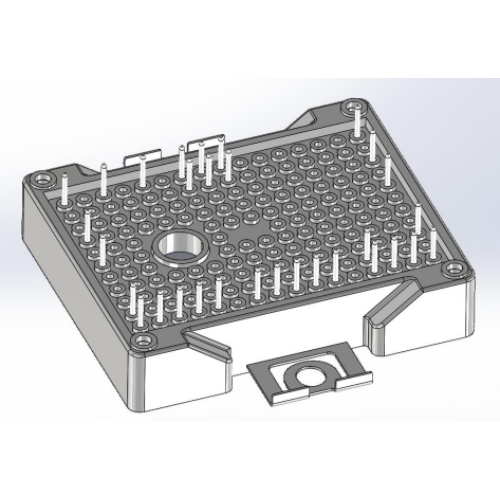

Baseado no pacote LE2, módulo 200A 750V INPC

Com a adoção generalizada da arquitetura do sistema de 1000 V no campo do armazenamento de energia, a classificação de potência do PCS continuou a aumentar, colocando exigências mais rigorosas nos módulos de potência:

Gargalo de gerenciamento térmico: Aumentar a frequência de comutação e a densidade de potência leva a um aumento significativo no fluxo térmico do módulo.
Tensão elétrica: A tensão mais alta do barramento CC representa desafios para o isolamento do módulo e a equalização dinâmica da tensão.
Requisitos de confiabilidade: As condições de operação contínua de longo prazo do sistema de armazenamento de energia impõem requisitos rigorosos quanto à vida útil do ciclo de energia e do ciclo de temperatura.
Integração do sistema: Os módulos precisam alcançar melhor isolamento elétrico e caminhos de dissipação de calor dentro de um volume limitado.

Introdução do produto

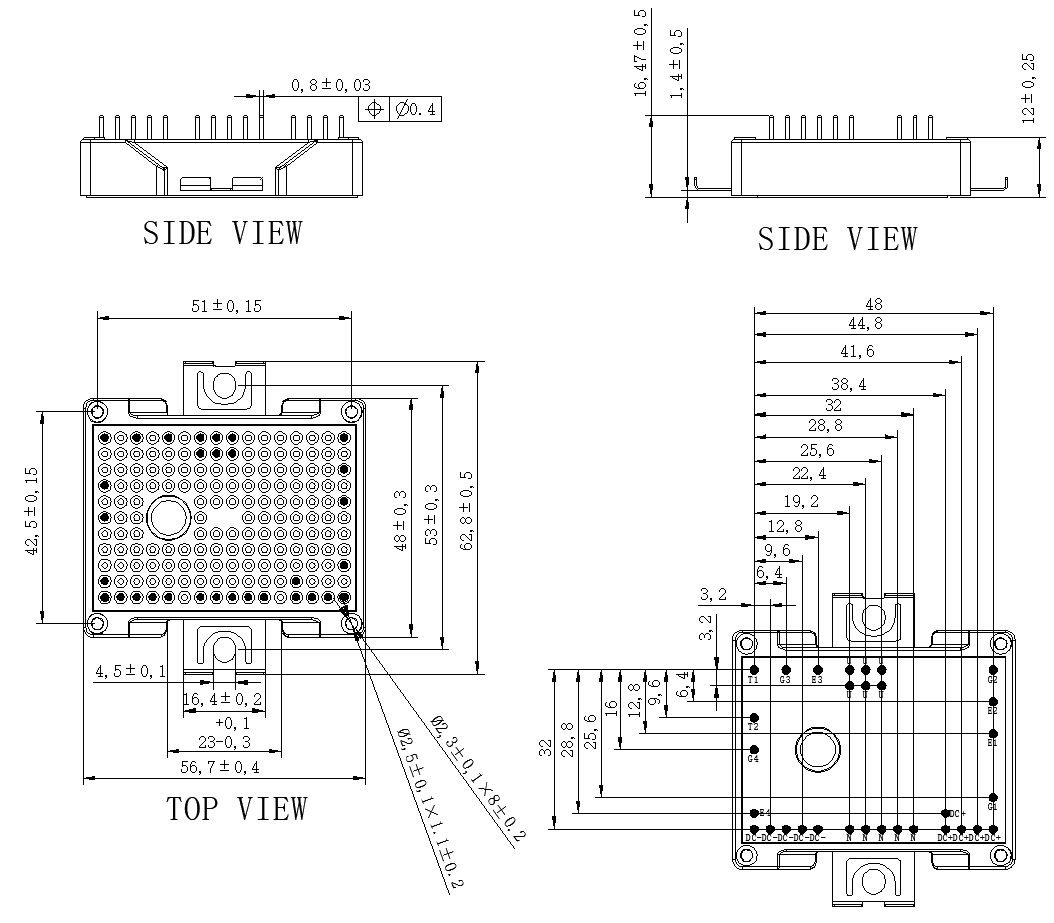

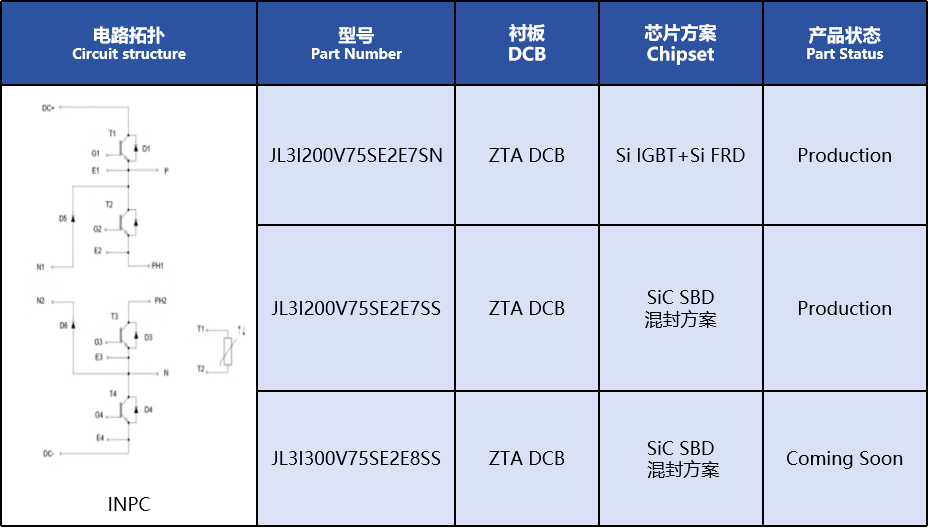

conduziu o desenvolvimento dos pontos técnicos problemáticos mencionados acima e lançou produtos adequados para PCS de armazenamento de energia de 125KW: JL3I200V75SE2E7SN, e para PCS de armazenamento de energia de 135KW: JL3I200V75SE2E7SS. Ambos os produtos adotam embalagem Jinlan LE2 (compatível com embalagem Easy 2B). Eles já passaram nos testes dos clientes e estão atualmente em fase de fornecimento em lote. JL3I300V75SE2E8SS é um modelo derivado de alto desempenho e espera-se que atinja 145KW. Amostras também foram produzidas atualmente.

Tecnologia Central

Excelentes parâmetros dinâmicos e estáticos, baixa queda de tensão, baixa perda dinâmica, adequados para cenários de aplicação de alta frequência e alta potência.
Através de um conjunto completo de verificação de confiabilidade em nível de chip e nível de pacote.
Baixo empenamento e excelente efeito de revestimento de silicone com condutividade térmica superficial.
Selecione materiais de embalagem com alta dissipação de calor para aumentar a dissipação de calor e garantir a potência de saída.

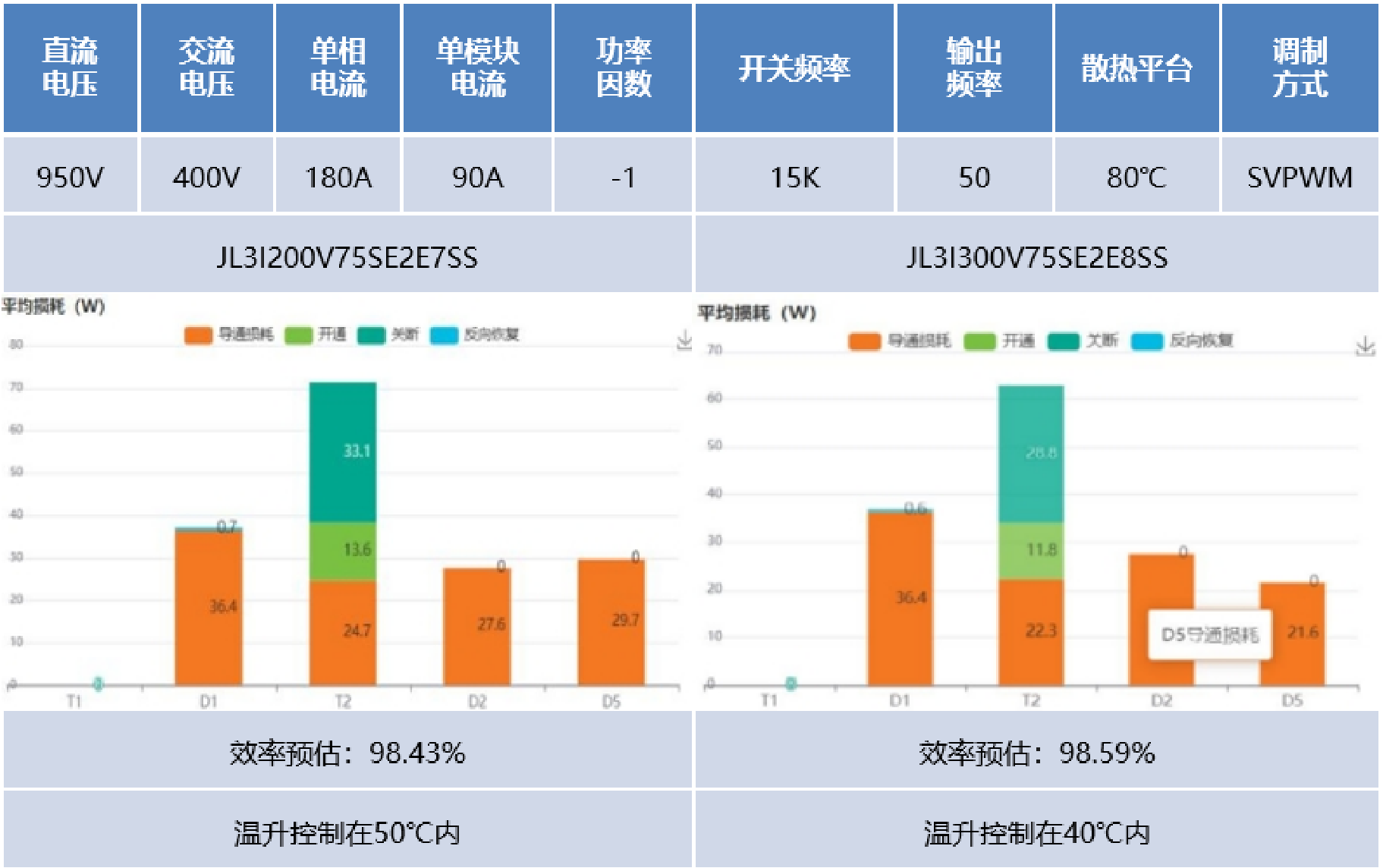

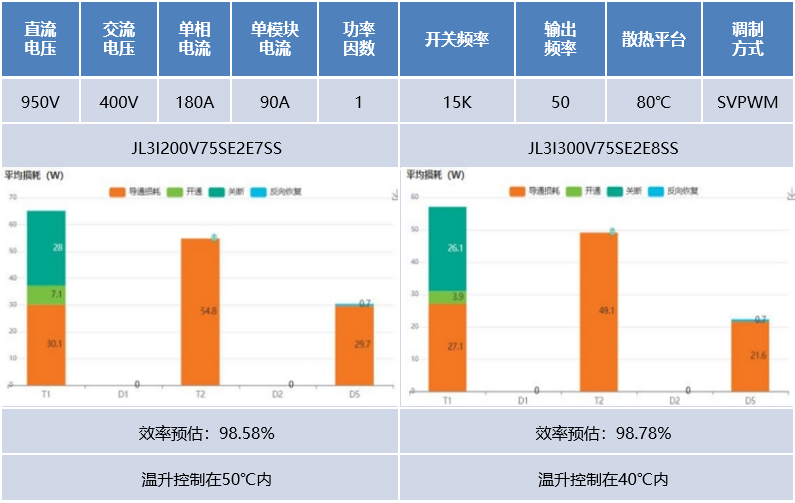

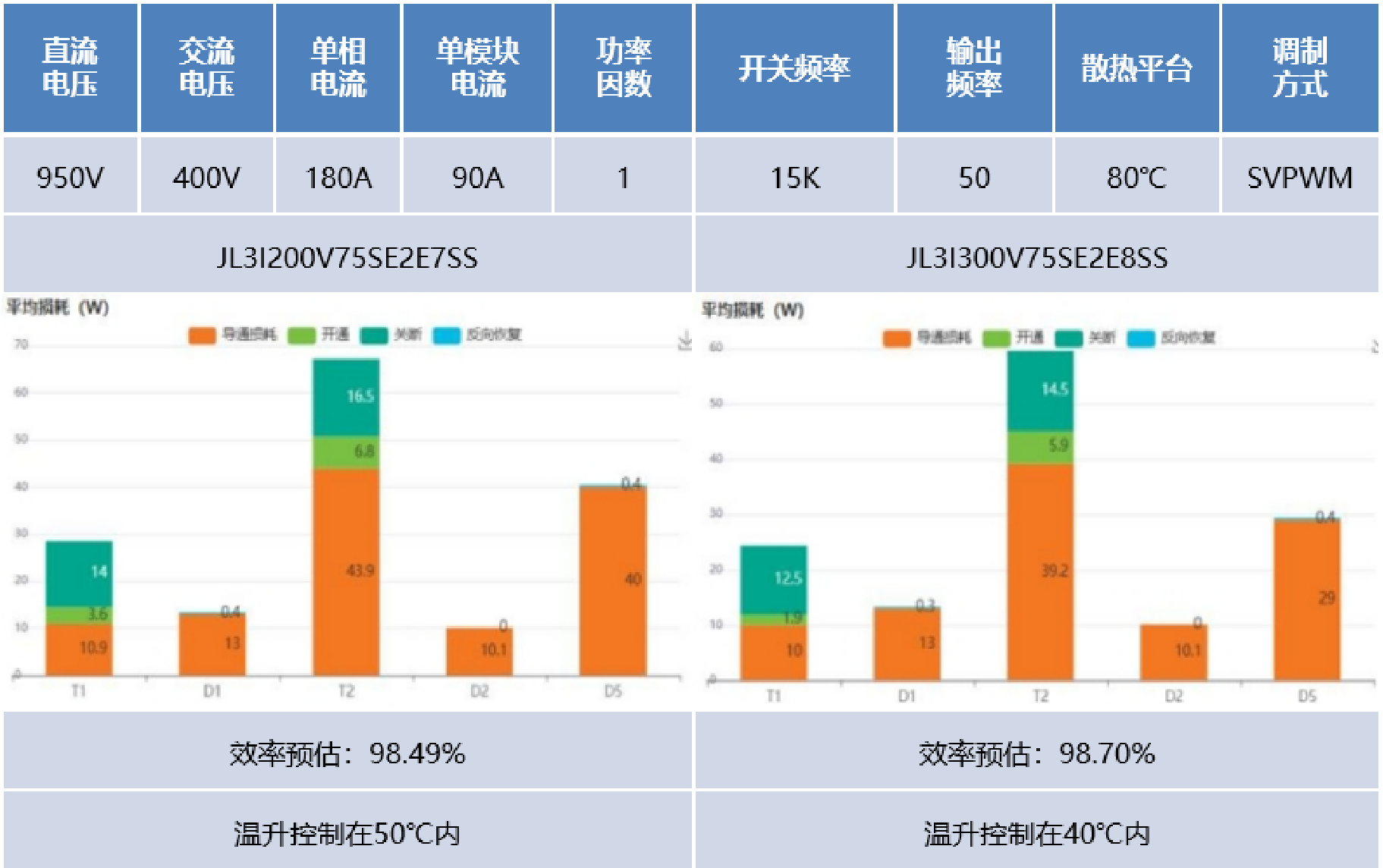

Comparação de simulação do módulo de vedação mista sob condição operacional de 125KW.

(Com base na resistência térmica medida do radiador)

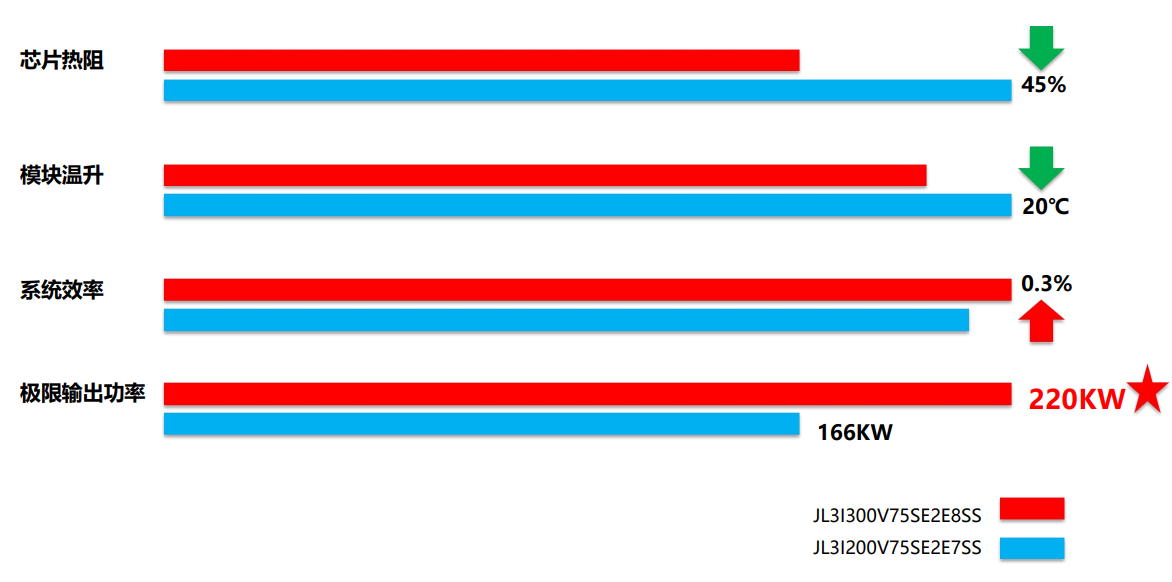

Melhoria da eficiência: Vce(sat) mais baixo e perdas de comutação reduzidas podem aumentar a eficiência em toda a faixa de carga.
Otimização da densidade de potência: Excelente desempenho de dissipação de calor permite maior saída de corrente ou um design de dissipação de calor mais compacto.
Redução de custos do sistema: A alta integração reduz o número de componentes periféricos, simplificando a complexidade do projeto de gerenciamento térmico.
