Introdução de produto do MOSFET NCE 150V Wide SOA SGT

2026,03,14

O amplo MOSFET SOA (Área Operacional Segura) é amplamente utilizado em aplicações como troca a quente, proteção de bateria e tubos de acionamento. Com o surgimento de campos como veículos elétricos, data centers e lasers nos últimos anos, demonstrou-se uma demanda de mercado vigorosa. A NCE lançou um novo produto SGT de 150 V, NCEP15LT14T, otimizando a estrutura do dispositivo, reduzindo efetivamente o ponto de coeficiente de temperatura zero (ZTC) do dispositivo, expandindo significativamente o SOA, ao mesmo tempo que leva em consideração as características de baixa resistência e forte capacidade de curto-circuito, ajudando a construir sistemas de alta confiabilidade e alto desempenho.

Vantagem Central

1. Ponto inferior do coeficiente de temperatura zero (ZTC)

O ponto de coeficiente de temperatura zero (ZTC) representa o estado operacional quando o coeficiente de temperatura do dispositivo é 0. Quando o dispositivo opera acima do ZTC, ele está na zona de coeficiente de temperatura positivo. O aumento da temperatura local inibirá a concentração de corrente, ou seja, a corrente local diminui à medida que a temperatura aumenta. Neste momento, a estabilidade térmica é mais forte. Quando o estado operacional está abaixo do ZTC, está na zona de coeficiente de temperatura negativo. O aumento da temperatura local promoverá maior concentração de corrente, ou seja, a corrente local aumenta à medida que a temperatura aumenta. A estabilidade térmica do dispositivo é mais fraca neste momento. Um ZTC mais baixo indica uma região de coeficiente de temperatura positivo maior, permitindo que o dispositivo entre em um estado termicamente estável sob tensão VGS mais baixa e condições de corrente IDS mais baixas, o que é mais adequado para trabalhar no modo linear. A figura a seguir mostra a comparação dos pontos de coeficiente de temperatura zero do amplo produto SOA NCEP15LT14T e da plataforma geral NCEP15T14T. Os resultados do teste indicam que, graças à otimização da estrutura do dispositivo, o ponto do coeficiente de temperatura zero do NCEP15LT14T é significativamente inferior ao do NCEP15T14T.

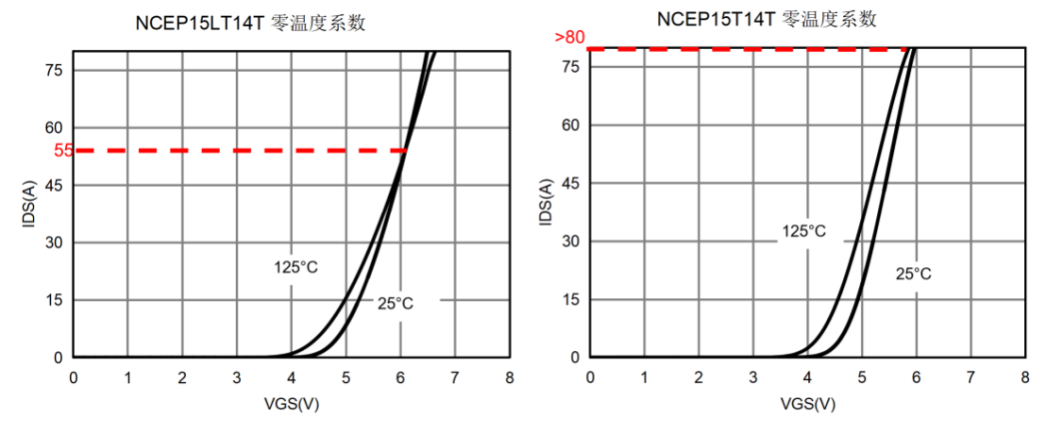

*Resultados do teste de coeficiente de temperatura zero (na figura, a corrente IDS é limitada pela corrente do equipamento de teste)

2. Área operacional segura ultra-ampla (SOA)

A comparação real da medição dos diagramas de instabilidade térmica do novo produto SOA amplo NCEP15LT14T e da plataforma geral NCEP15T14T SOA é a seguinte. Sob uma condição de largura de pulso de 1ms, quando VDS = 40V, a corrente máxima do NCEP15LT14T é 97,5A, que é 1,91 vezes maior que a corrente máxima de 51,1A do NCEP15T14T; e à medida que o VDS aumenta, o aumento da corrente máxima também aumenta. Os resultados mostram que o NCEP15LT14T expande efetivamente a área da região limite de instabilidade térmica SOA e é mais adequado para trabalhar no modo linear em comparação com o produto da plataforma geral.

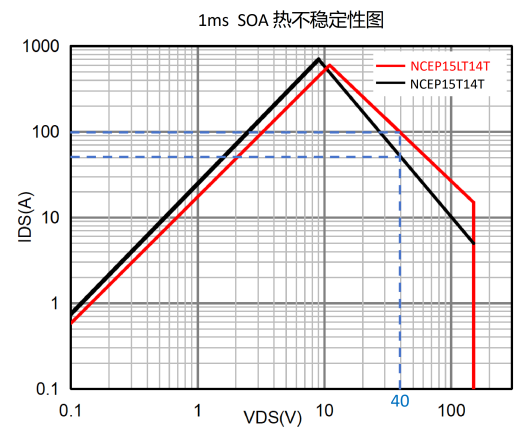

*Resultados do teste SOA de instabilidade térmica

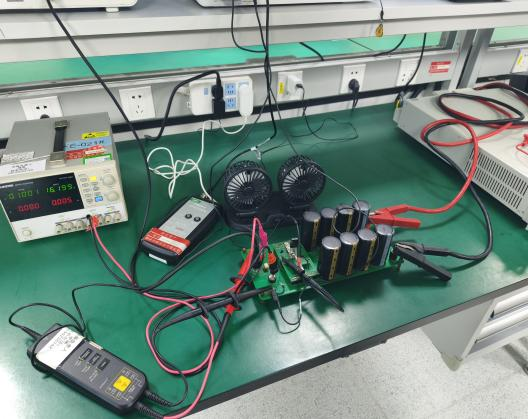

*Plataforma de teste

3. Alta capacidade de curto-circuito

A comparação do teste de curto-circuito entre o novo produto SOA amplo NCEP15LT14T e a plataforma geral NCEP15T14T é a seguinte:

Quando as condições de teste são VDD = 120V e VGS = 10V, o tempo de curto-circuito do NCEP15LT14T é 32us, que é 10,6 vezes maior que o do NCEP15T14T (3us).
Quando as condições de teste são VDD = 120V e VGS = 15V, o tempo de curto-circuito do NCEP15LT14T é 4us, que é duas vezes maior que o do NCEP15T14T (2us).

Os resultados do teste mostram que a capacidade de curto-circuito de tipo único do NCEP15LT14T é significativamente aprimorada em comparação com o NCEP15T14T.

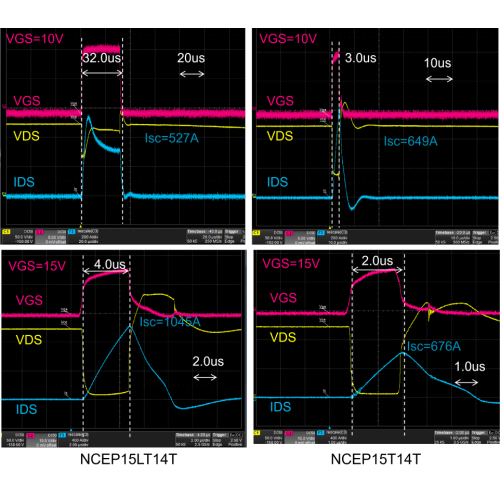

*As formas de onda de teste de curto-circuito quando VGS é 10V e 15V respectivamente

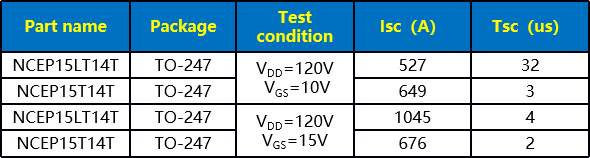

*Um tipo de resultado de teste de curto-circuito

Recursos básicos do produto

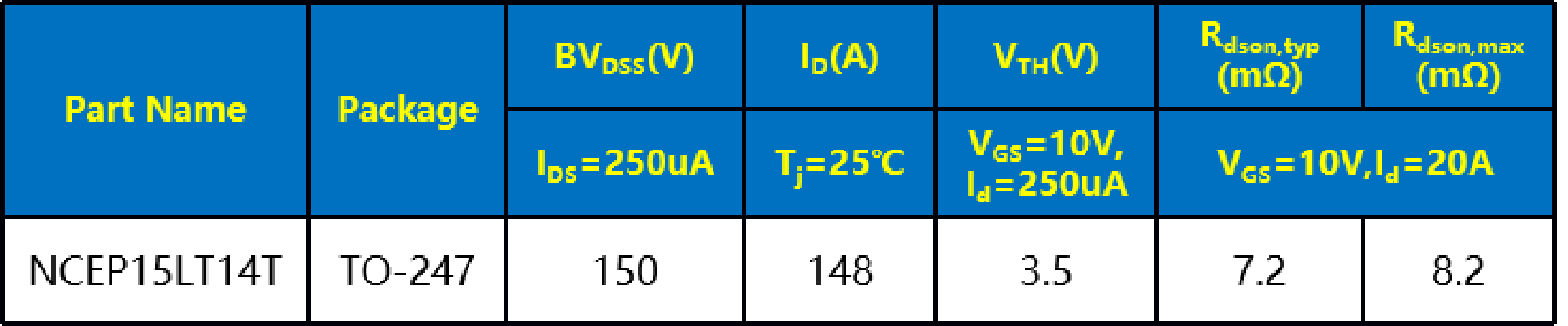

Os parâmetros elétricos básicos do novo produto SOA NCEP15LT14T são os seguintes:

Cenários de aplicação

Fontes de alimentação industriais: Fonte de alimentação a laser, sistema UPS
Veículos elétricos: controlador de velocidade do ventilador de ar condicionado automotivo, carregador de bordo
Armazenamento de Energia: Sistema BMS
Comunicação/Servidor: Hot Swap

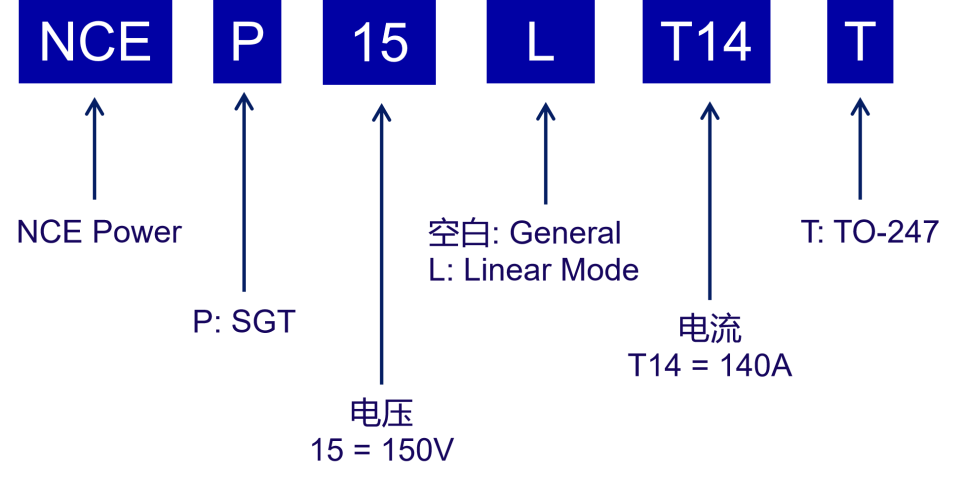

Esquema de nomenclatura

Para diferentes cenários de aplicação, a Newcell lançou várias séries de produtos. No modelo NCEP15LT14T, o “L” indica que este produto pertence à ampla série SOA e foi especialmente projetado e otimizado para aplicações em modo Linear. Se não houver nenhuma letra aqui, representa a série geral da plataforma.
