650V Gen.7 IGBT "V" Series Introdução ao produto

2024,11,15

Os novos produtos IGBT da série Jieng 650v Gen.7 são baseados na tecnologia de corte de canais de micro-groove, que pode aumentar significativamente a densidade da estrutura celular dos dispositivos. Ao adotar o design de armazenamento de transportadora, o design da camada de buffer multi-gradiente e o design da região de deriva ultrafina, a densidade de corrente dos dispositivos é bastante aprimorada. Ao mesmo tempo, as características de comutação dos dispositivos foram otimizadas, proporcionando mais espaço para o design do sistema.

Os produtos Gen.7 IGBT Series da JEENENG são desenvolvidos para atender aos diferentes requisitos de aplicativos e apresentar diferentes características de parâmetros. Os produtos da série "V" introduzidos hoje têm uma corrente de saturação relativamente grande e um bom compromisso entre perda de condução e perda de comutação, tornando -os altamente adequados para aplicações como inversores fotovoltaicos, armazenamento de energia e UPS.

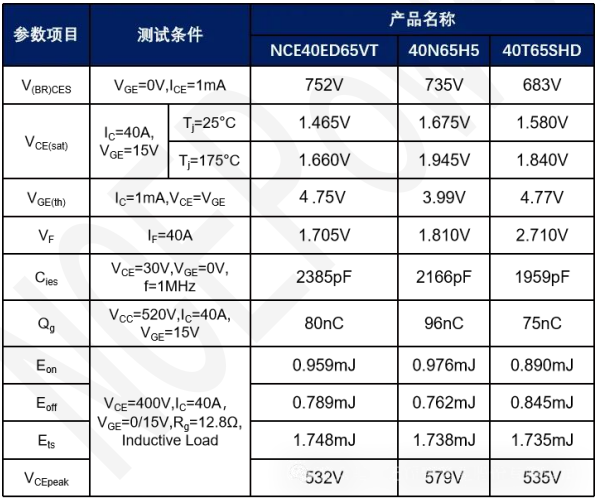

Tomando a especificação 650V 40A (NCE40ED65VT) como exemplo, este produto é um pacote de 650V, to-247, com uma corrente nominal de 40a a 100 ° C. Uma comparação detalhada com produtos comuns de especificações semelhantes foi realizada para teste, e os dados detalhados são os seguintes:

Com base nos dados do teste, a queda de tensão de condução direta e a queda de tensão de recuperação reversa do diodo de NCE40ED65VT têm vantagens. Seja na condução direta ou na recuperação reversa, possui perdas de dispositivo mais baixas e tem perdas de comutação semelhantes aos concorrentes da mesma especificação. Durante o processo de desligamento, o pico de tensão de NCE40ED65VT é menor, fornecendo margem de tensão efetiva mais suficiente para aplicações práticas.

Os novos produtos da série IGBT JIENENG GEN.7 não apenas podem passar nos testes de confiabilidade convencionais no padrão JEDEC, mas também podem passar nos testes de maior confiabilidade, como o HV-H3TRB, atendendo aos requisitos estritos de aplicação de alta temperatura, alta umidade e alta tensão em aplicações práticas.

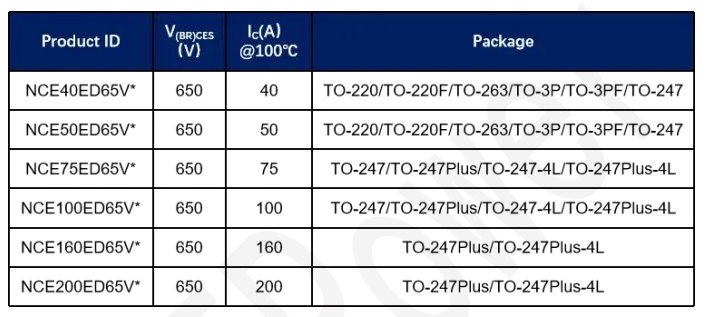

Os novos produtos da série IGBT "V" JEENENG GEN.7 estão atualmente em produção em massa, com várias especificações atuais que variam de 40A a 200A. Devido à maior densidade de corrente do chip Gen.7 IGBT, ele pode concluir produtos com correntes maiores dentro do mesmo volume e volumes de embalagem menores para a mesma corrente. Por exemplo, o produto 650V 50A pode ser embalado em um pacote TO-263, e o produto 650V 200A pode ser embalado em um pacote to-247Plus. Ao mesmo tempo, para produtos de alta corrente, um pacote 4L com pinos de Kelvin foi desenvolvido.
