A FAMÍLIA DE PRODUTOS IGBT RC-IGBT NCE40ER65BP INTRODUÇÃO

A família de produtos IGBT desenvolveu muitos ramos diferentes com base em diferentes características de aplicação. O IGBT condutor reverso é um ramo importante. O IGBT de condutores reversos alcança a melhoria do desempenho e a redução de custos integrando engenhosamente o chip de diodo de compartilhamento de corrente no chip IGBT. The common name in the industry for the reverse-conducting IGBT is REVERSE CONDUCTING IGBT, abbreviated as RC-IGBT, also known as SHORT ANODE IGBT, abbreviated as SA-IGBT, and some literature refers to the reverse-conducting IGBT as collector short-circuit IGBT, etc. Although the names are slightly different, they all follow the principle based on the anode short-circuit technology.

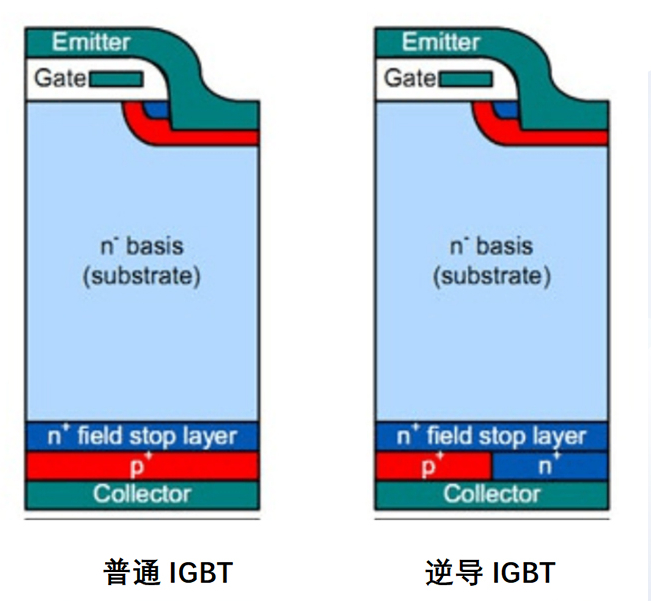

O diagrama esquemático da estrutura celular do IGBT condutor reverso é o seguinte:

A região da base do tipo P, a região de deriva N, a região tampão N+ e a região de curto-circuito N+ do IGBT condutor inverso formam um diodo PIN. Este diodo PIN é conectado em reverso paralelo ao chip IGBT. Quando uma tensão é aplicada ao emissor IGBT, o diodo Pin conduz. Como a direção da tensão quando o diodo pino conduz é oposto ao do IGBT, é por isso que é chamado de IGBT de condutores inversos. Quando o IGBT da condição inversa é desligado, devido à região de curto-circuito N+, fornecendo um canal adicional para a extração de transportadora na região de desvio, o tempo de desligamento do IGBT de condução inversa pode ser efetivamente reduzida, melhorando o desempenho do dispositivo. Além disso, o produto IGBT de condução inversa integra o chip de diodo de compartilhamento de corrente e o chip IGBT juntos, para que possa ser embalado em um volume menor de embalagem. O IGBT de condução inversa é muito adequada para aplicações como FPC, aquecimento eletromagnético e interruptores eletrônicos.

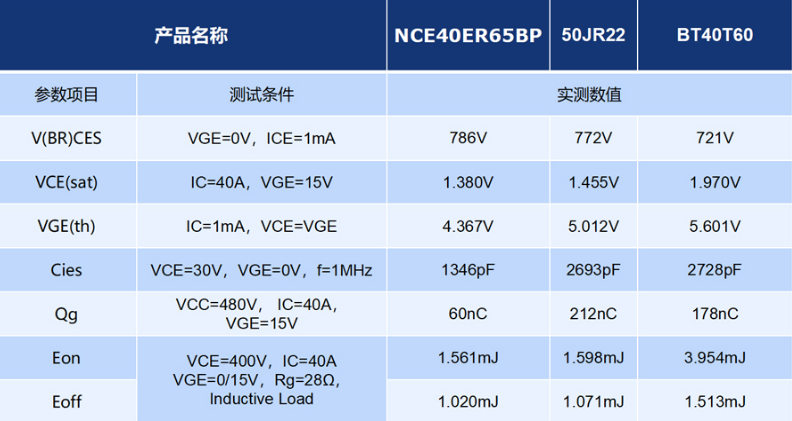

Este artigo recomenda um novo produto de energia, o IGBT NCE40er65bp de condutora inversa. Este produto é uma corrente nomada de 650V, para 3p, com 100 ° C, do dispositivo 40A. Realizamos uma comparação medida dos parâmetros básicos deste produto com especificações semelhantes de produtos comuns disponíveis em mãos. Os dados detalhados são os seguintes:

De acordo com os dados do teste, a tensão de saturação do NCE40er65bp é menor que a do GT50JR22 e é mais que 20% menor que a do BT40T60, resultando em perda no estado real na aplicação real do dispositivo. As vantagens da capacitância de entrada e da carga do portão podem aumentar significativamente a velocidade de comutação do produto e reduzir a perda de comutação do dispositivo.
