Os produtos Power 3A da série 1500V e 1700V
2024,06,15
In the auxiliary power supply of a frequency converter or a photovoltaic inverter, the main function of the auxiliary power supply is to reduce the DC high voltage and supply power to the driver IC, main control MCU, communication module chips, etc. Taking a frequency converter with a 380V system as an example, since the auxiliary power supply takes in power after 380V rectification, and the rectified and filtered voltage is generally around 550V, a fonte de alimentação auxiliar do conversor de frequência é geralmente de um projeto de boost inverso. Geralmente, os dispositivos de potência precisam ter 1,5-2,5 vezes a margem de tensão de resistência máxima para garantir uma tensão de resistência máxima de 1375V. Portanto, é necessário um MOSFET com uma tensão de resistência de 1500V. Na fonte de alimentação auxiliar de um inversor fotovoltaico, devido às diferentes tensões de barramento e energia, geralmente são selecionadas as topologias de bombeiro inverso de tubo único ou topologias inversas de tubo duplo. Independentemente de qual topologia seja usada, o dispositivo principal de energia, a saber, o MOSFET de 1500V-1700V Power, é indispensável.

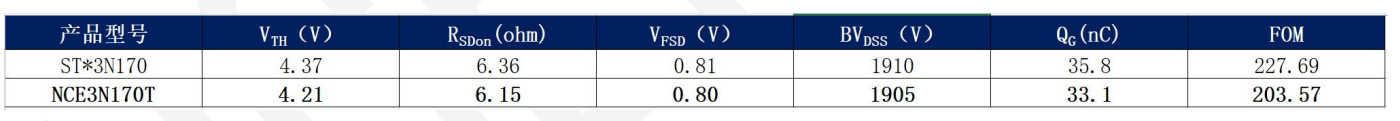

A nova empresa Jieng do conversor de frequência lançou a série de 1500V e 1700V de Power VDMOS. Tomando o produto de 1700V, 3A como exemplo, os principais parâmetros são comparados com os valores medidos reais dos principais concorrentes estrangeiros da seguinte forma:
Pode-se observar que o NCE3N170T possui menor taxa de resistência e menor carga do portão em comparação aos concorrentes estrangeiros. Portanto, a FOM (na resistência multiplicada pela carga do portão), que representa a comutação geral e as perdas no estado do dispositivo, é cerca de 10% menor que a dos concorrentes.
Além de seu excelente desempenho, o VDMOS de 1500V e 1700V Power lançado pela Newgate Energy também possui as seguintes características:
- Margem de alta tensão: garante que o dispositivo ainda possa garantir uma tensão de suporção maior que a tensão nominal em baixas temperaturas até -40 ° C; Fornece a garantia máxima para o dispositivo operar em condições externas ou extremamente frias;
- Alta temperatura da junção: permite uma temperatura máxima de junção operacional transitória de 175 ° C, fornecendo maior margem de segurança para o sistema lidar com a sobrecarga transitória;
- Forte confiabilidade: o produto pode não apenas aprovar itens de avaliação de confiabilidade convencionais, mas também atender à avaliação de 100% viés HTRB/HTGB sob a temperatura máxima da junção e uma avaliação mais rigorosa do HV-H3TRB, garantindo a operação estável do dispositivo em condições adversas, como alta temperatura e alta umidade.
Os produtos Power VDMOS 3A da série 1500V e 1700V estão atualmente em produção em massa, e os produtos com outras especificações atuais estão sendo lançados sucessivamente. Por favor, preste atenção às atualizações no site da empresa.
