Introdução à Nova Energia RC-IGBT NCE15ER135LP

2025,10,14

Este artigo recomenda um novo produto energético - o IGBT do tipo condução reversa, NCE15ER135LP, produzido pela New Energy. Este é um pacote TO-3P de 1350V, com corrente nominal de 15A a 100°C.

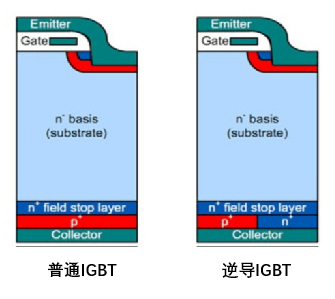

Este produto adota o design de tecnologia de corte de campo micro-sulco de sétima geração. Esta estrutura pode aumentar significativamente a densidade da estrutura celular do dispositivo. Ao otimizar o design de armazenamento da operadora, bem como adicionar um design de camada de buffer multi-gradiente e tecnologia de processo de região de deriva ultrafina, a densidade de corrente do dispositivo pode ser aprimorada ainda mais. Ao mesmo tempo, ao introduzir o design da camada de buffer traseira multigradiente, as características de comutação do dispositivo são otimizadas, proporcionando mais espaço para o design do sistema.

Realizamos uma medição e comparação real entre os parâmetros básicos deste produto e aqueles de um produto IGBT comum de um fabricante nacional.

Os dados detalhados são os seguintes:

De acordo com os dados de teste, a tensão suportável BV da amostra NCE15ER135LP é maior do que a dos produtos concorrentes. Além disso, a queda de tensão de saturação VCE (sat) e a queda de tensão de condução direta VF da amostra NCE15ER135LP são ambas inferiores às dos produtos concorrentes.

Além da embalagem TO-3P usada na comparação de teste deste artigo, este produto de especificação também pode oferecer vários formatos de embalagem, como TO-247, TO-263 e TO-220. A série IGBT de condução reversa (RC-IGBT) à qual este produto pertence também possui diferentes produtos com especificações de corrente disponíveis para seleção.

Superioridade do produto

○ Tj(máx.) =175℃

○ Baixo VCE (sat) e alta velocidade de comutação

○ 100% passaram na avaliação de confiabilidade, bem como na avaliação mais rigorosa do HV-O H3TRB.

○ Custos mais baixos

○ A tensão de pico dinâmica da chave, Vcepeak, é menor.

Área de Aplicação

○ Casa inteligente

○ Forno microondas

○ Fogão eletromagnético

○ Troca suave

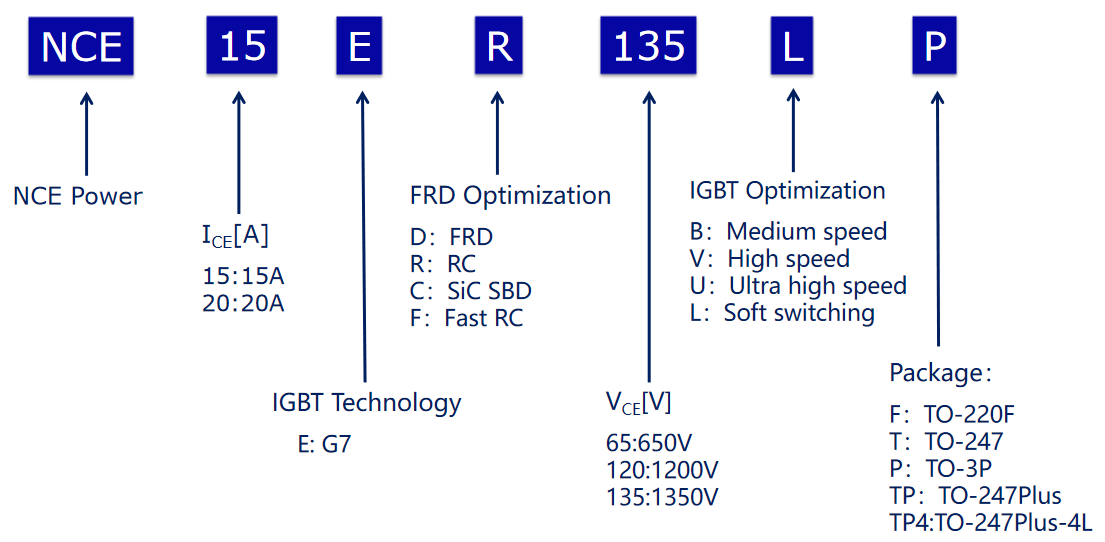

Esquema de nomenclatura

De acordo com as características de diferentes campos de aplicação, a Xinjieneng desenvolveu múltiplas séries de produtos para seu IGBT de sétima geração. A série de produtos IGBT de sétima geração inclui sete plataformas de tensão: 400V, 650V, 750V, 1000V, 1200V, 1350V e 1700V. Ao escolher os produtos, você pode consultar o diagrama a seguir. O NCE15ER135LP apresentado neste artigo é um dos produtos da série R mostrado no diagrama.
