Recursos do produto
Menor resistência
Este dispositivo mantém uma queda de tensão de saturação extremamente baixa em toda a faixa de temperatura. À temperatura ambiente, o valor típico é de apenas 1,5 V e permanece dentro de 1,9 V quando a temperatura da junção sobe para 175 ° C. Esse recurso pode efetivamente reduzir as perdas de condução, aliviar a carga do sistema de resfriamento e fornecer forte suporte para toda a máquina atingir os graus de eficiência energética IE3/IE4, especialmente adequado para as características de carga da operação contínua de longo prazo de ventiladores, bombas, compressores, etc.
Melhor mudança
Sob as condições de VCC=600V/IC=40A, o dispositivo apresenta desempenho dinâmico de comutação balanceado:
- O atraso de ativação td(on)=69ns e o tempo de subida tr=49ns.
- O atraso de desligamento td(off)=282ns, e o tempo de descida tf=228ns;
- A perda de ligação Eon=2,7mJ, a perda de desligamento Eoff=3,3mJ e a energia de comutação total é de 6,0mJ.
As características de comutação precisamente controláveis permitem manter baixas perdas mesmo sob modulação PWM de média frequência, suportar melhor resposta dinâmica de controle de corrente e, ao mesmo tempo, reduzir a pressão de projeto térmico, atendendo aos requisitos de operação de regulação de velocidade de conversores de frequência de uso geral.
Maior estabilidade térmica e confiabilidade
Com a regulação precisa da distribuição do campo elétrico pela estrutura Field Stop Trench, o dispositivo mantém um desempenho de comutação estável sob alta temperatura e alto estresse de corrente, e pode se adaptar ao ambiente hostil de operação de longo prazo e de carga pesada em locais industriais, o que ajuda a estender o tempo médio entre falhas do sistema.
Compare com os dados medidos de benchmarks do setor
Condições de teste: VGE=15V, IC=40A, Largura de pulso=200μs

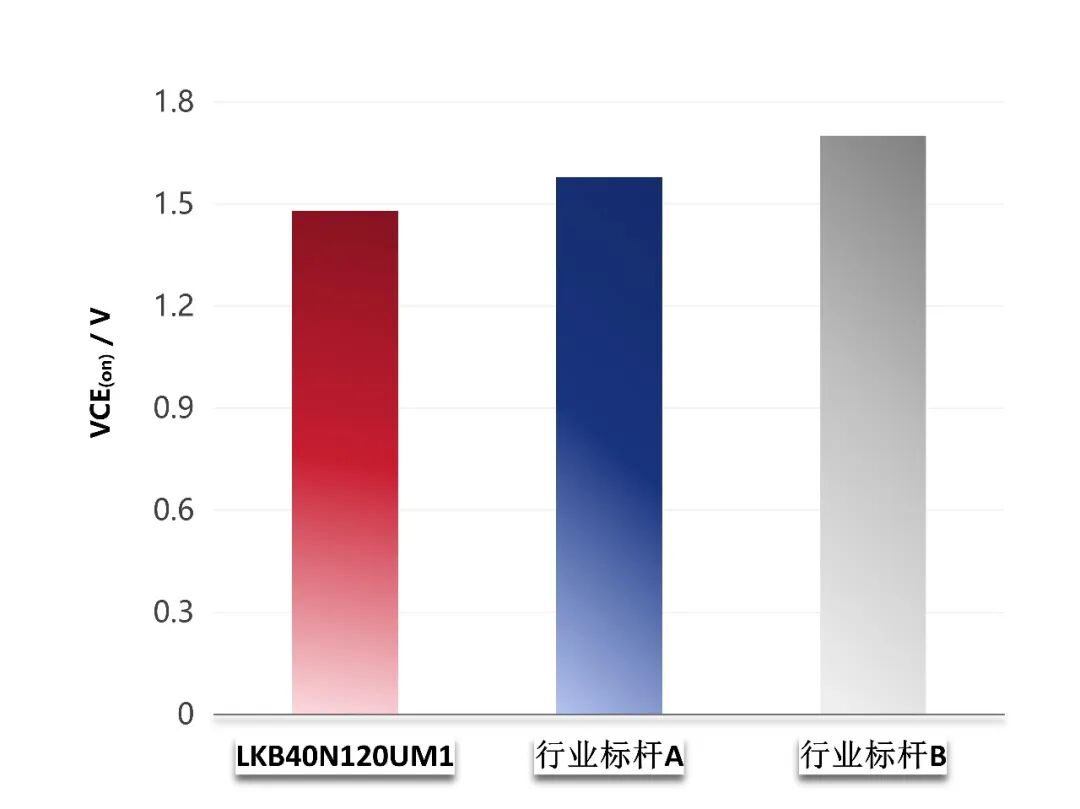

A queda de tensão de saturação VCE (on) do Longteng IGBT LKB40N120UM1 é de apenas 1,48 V, o que é superior a dois produtos de referência da indústria. Ele gera menos calor e tem maior eficiência de condução durante a condução em estado estacionário de alta corrente. A sua vantagem de eficiência energética é particularmente óbvia em condições onde a proporção de condução é relativamente elevada.

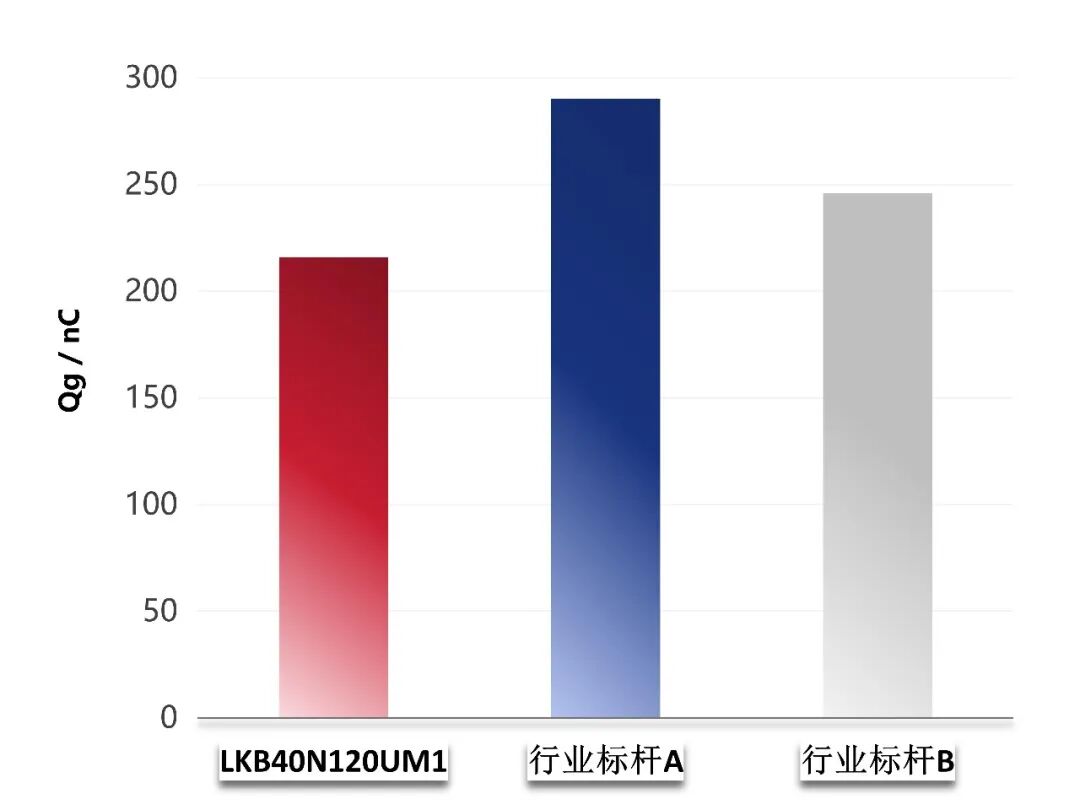

Comparação de perda de unidade : A carga total da porta Qg do Longten IGBT LKB40N120UM1 é de apenas 215,9nC, que é 26% menor que a do benchmark A da indústria e 12% menor que a do benchmark B da indústria.

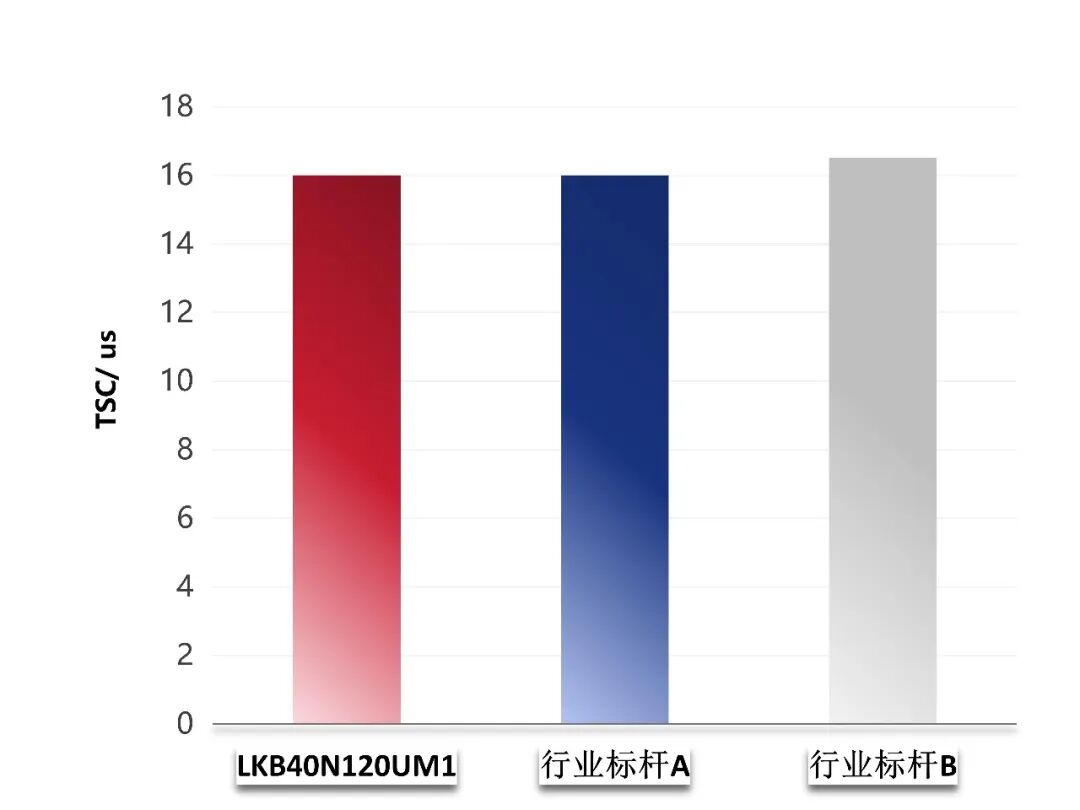

Comparação da capacidade de resistência a curto-circuito : O tempo de resistência a curto-circuito do Longteng IGBT LKB40N120UM1 é basicamente comparável ao dos principais produtos de referência no país e no exterior, fornecendo uma forte garantia de confiabilidade do sistema.
Cenários típicos de aplicação
Os requisitos para dispositivos de potência em acionamentos de motores industriais de operação contínua, em última análise, são alcançar um equilíbrio abrangente de perdas, gerenciamento térmico e qualidade de comutação sob condições de trabalho em estado estacionário de longo prazo. O
LKB40N120UM1 conta com a tecnologia Field Stop Trench IGBT. Embora mantenha uma baixa queda de tensão no estado ligado e uma perda de comutação controlável, ele garante a estabilidade dos parâmetros em altas temperaturas, fornecendo uma unidade base de energia com consistência de desempenho e confiabilidade de engenharia para aplicações de ventiladores, bombas e compressores. Ele pode apoiar efetivamente a operação eficiente e estável de sistemas de acionamento industriais durante todo o seu ciclo de vida.
