Modelo: BIP60030G-A
VCES: 600V
IC (TC = 25 ℃): 30a
ICP (corrente Do Coletor (pico): 60a
VCE (SAT)@IC = 30A, TJ = 25 ℃ Tip: 1.7V
VCE (SAT)@IC = 30A, TJ = 25 ℃ MAX: 2.2V
TJ: -40~+150℃
VISO: 1500VRMS
Package: BIP25-3824
600V 30A Módulos de energia inteligente (IPM)

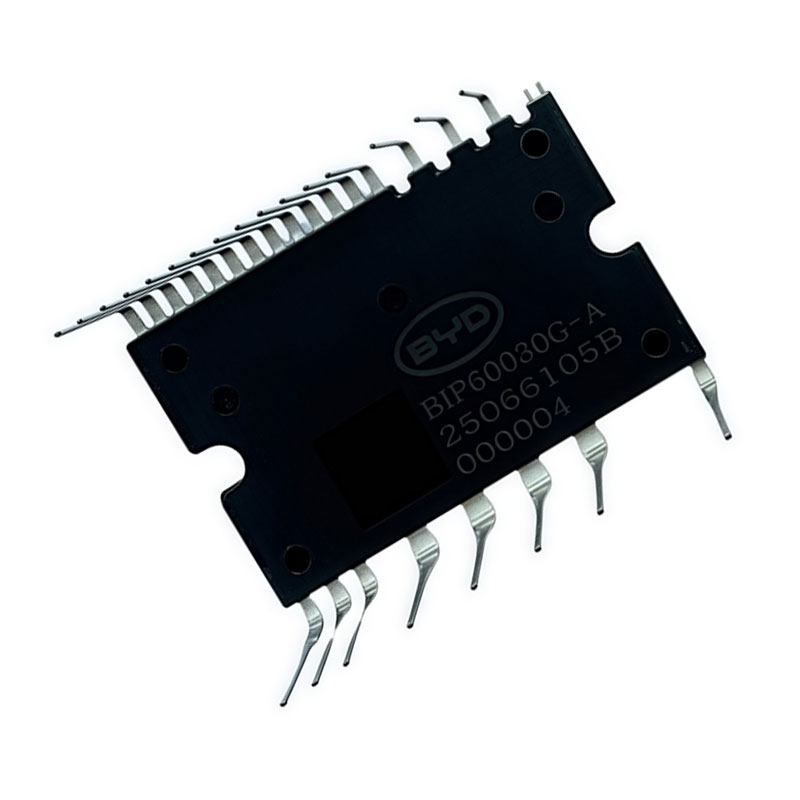

Módulo IPM- BIP60030G-A
Descrição geral
O BIP60030G-A é um módulo de potência inteligente avançado que possui recentemente desenvolvido e projetado para fornecer um desempenho muito compacto e de alto desempenho, pois os motoristas de motor CA direcionam principalmente aplicativos de inversor de baixa potência, como ar condicionado e máquina de lavar. Combina proteção otimizada e unidade correspondida a IGBT de baixa perda. A confiabilidade do sistema é ainda mais aprimorada pela proteção integrada de bloqueio de menor tensão e excesso de corrente. O HVIC integrado de alta velocidade fornece capacidade de acionamento portão IGBT de suprimento único de co-e-acoplador, que reduz ainda mais o tamanho geral do design do sistema de inversor. Cada corrente de fase do inversor pode ser monitorada separadamente devido aos terminais CC negativos divididos.
Características
Resistência térmica muito baixa devido ao uso do DBC
600V 30A IGBT IGBT Bridge, incluindo ICS de controle para direção e proteção do portão
Os terminais negativos divididos de CC-Link para aplicações de detecção de corrente inversora
Fonte de alimentação de um único piloto devido ao Diodo HVIC e Bootstrap integrado
Sair da temperatura LVIC por sinal analógico
Aplicações
Drive de inversor trifásico para pequeno controle de motor CA de energia
Aplicações de eletrodomésticos como ar condicionado e máquina de lavar
* Os módulos de potência inteligentes (LPM) são um dispositivo eletrônico de potência altamente integrado, um tipo de dispositivo semicondutor. Ele incorpora dispositivos de comutação de alta potência (normalmente IGBTs ou MOSFETs ), seus circuitos de driver de portão correspondentes , vários circuitos de proteção (como proteção contra sobrecorrente, proteção de curto-circuito, proteção de superaquecimento, proteção de bloqueio de menor tensão) e, às vezes, circuitos de mudança de nível, todos integrados e empacotados em um módulo compacto.
